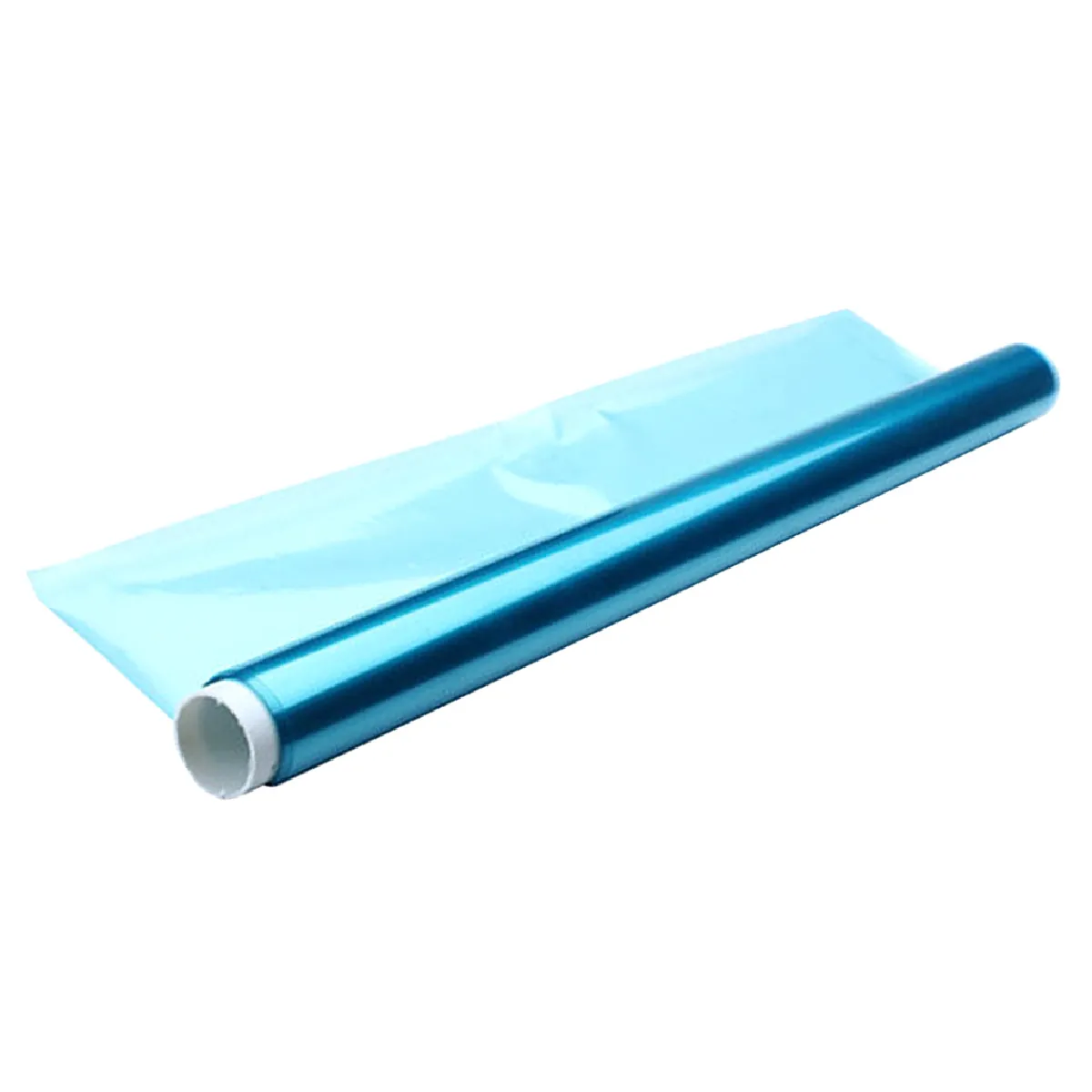

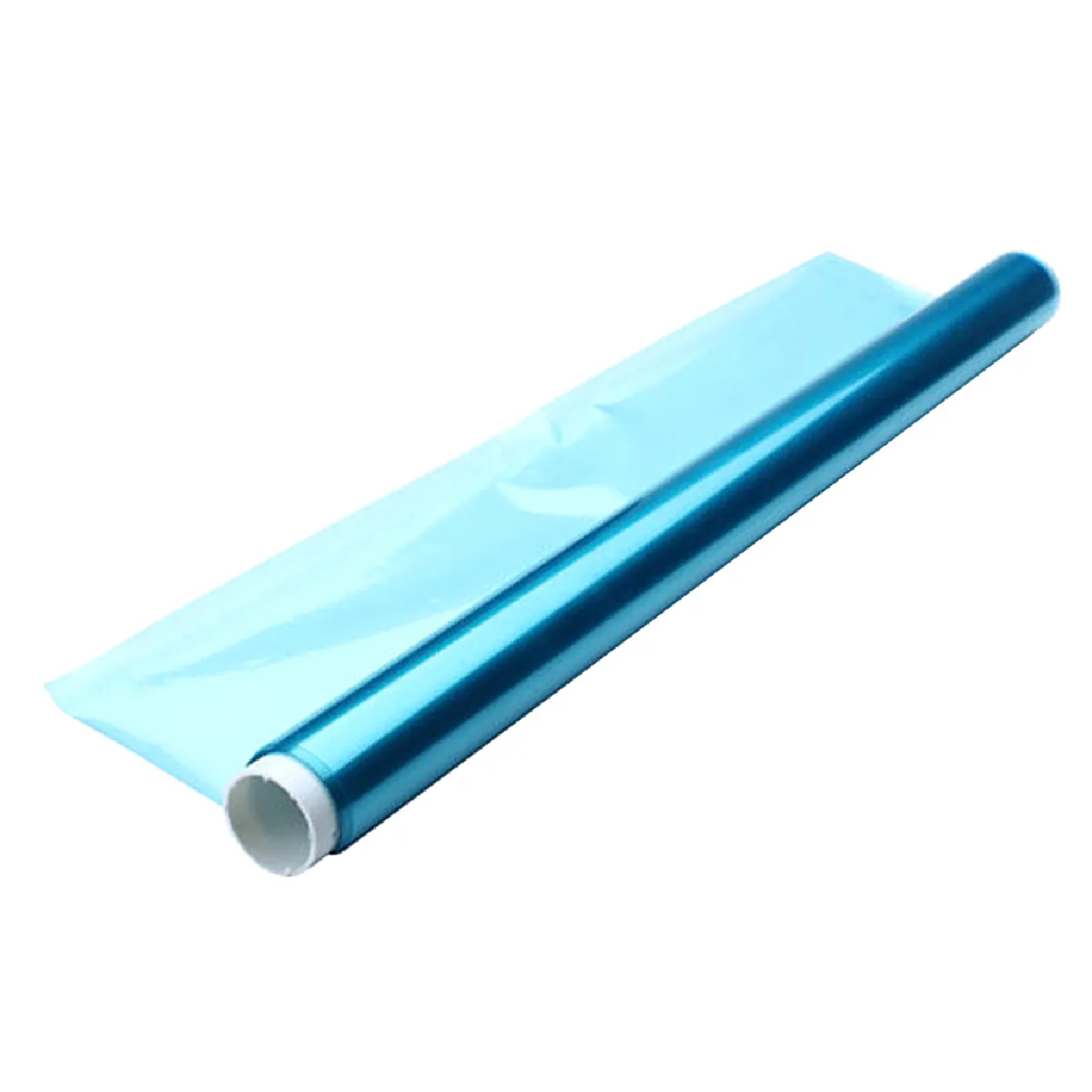

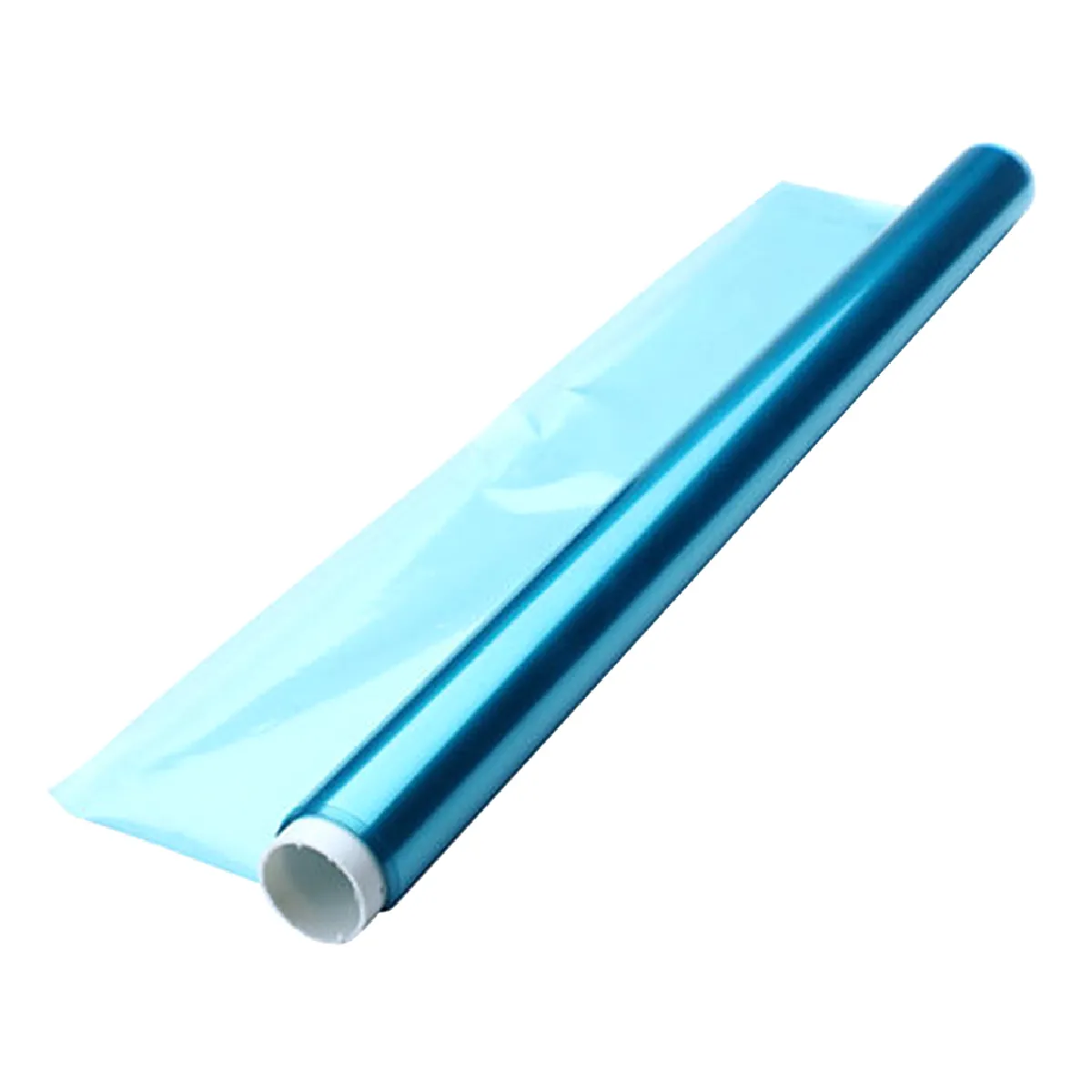

Film Photosensible PCB

La description:

Le film photographique, également connu sous le nom de film sec, est utilisé pour fabriquer des cartes de circuit imprimé; collez-le sur le PCB, il deviendra un circuit imprimé sensible.

Convient pour le placage, le recouvrement des trous et le processus de gravure.

Excellente capacité à couvrir les trous

Haute résolution

Excellente adhérence sur presque toutes les surfaces

Clarté de l'image après l'exposition

Le panneau avant est très propre après avoir été développé

Taille: env. 0.3x 5m / 11.81x 196.85inch

Couleur: comme le montrent les images

spécification:

Comment l'utiliser :
1. Nettoyez votre planche. Coupez le film sec un peu plus grand que votre planche.

2. Apply Resist: Ce vernis photosensible est composé de 3 couches. Les couches supérieure et inférieure constituent une couche protectrice transparente. Par conséquent, au début, vous devez retirer une couche protectrice. Pour cela, utilisez simplement deux petits morceaux de . Ensuite, appliquez la couche intermédiaire à bord.

3. Exposer: placez votre illustration négative sur la couche protectrice restante.

4. Développez: N'oubliez pas: vous avez besoin d'un développeur de film NÉGATIF. Retirez la couche protectrice restante du film. Après 3 minutes, retirez la carte du développeur et maintenez-la sous l'eau courante pour vérifier. Vous pouvez toujours la replacer dans le développeur si vous avez besoin de plus de temps.

Gravure:
Le film sec résiste à la majeure partie de la solution d'attaque acide, la valeur du PH peut être résistant à la plupart des solutions d'attaque alcaline entre PH8.0 et 8.5.
Trou de couverture:
Un film sec de 1,5 mil peut recouvrir entièrement un trou dune épaisseur de 0,25 pouces.
Placage:
Le film sec est disponible dans l'utilisation la plus courante du bain de placage, pas de rides, pas de couleur.

Le forfait comprend:

Film sec photosensible à 1 rouleau

Remarque:

En raison de la différence de luminosité et de réglage de l'écran, la couleur de l'élément peut être légèrement différente de celle des images.
Veuillez permettre une légère différence de dimension en raison de différentes mesures manuelles.
